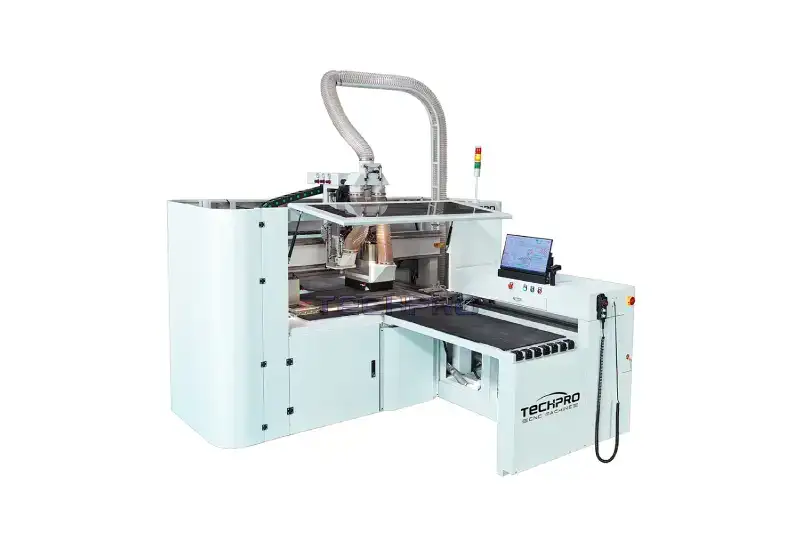

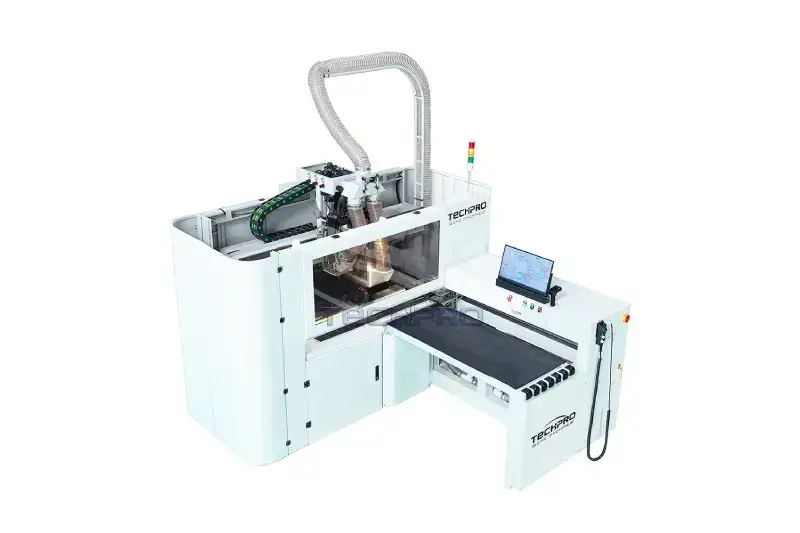

Automatische 6-seitige CNC-Bohrmaschine

Was ist eine 6-seitige CNC-Bohrmaschine?

6-seitige CNC-Bohrmaschine ist eine vollautomatische Holzbearbeitungsmaschine, die präzises Bohren, dreidimensionales Fräsen, Mehrseiten-Nut- und Spezialbearbeitung integriert. Das System ermöglicht die gleichzeitige Bearbeitung aller sechs Seiten von Platten durch computergestützte numerische Steuerungstechnologie, wodurch der manuelle Drehprozess in der traditionellen Bearbeitung vollständig entfällt und die industrielle Produktionsgenauigkeit gewährleistet wird, während gleichzeitig die Effizienz der Möbelherstellung verbessert wird. Sie ist heute die Schlüsselmaschine für die Produktion hochwertiger Holzprodukte in Deutschland und anderen aufstrebenden Märkten.

Hauptmerkmale

Mehrdimensionales Verarbeitungssystem

Ausgestattet mit einem Hochleistungs-Spindel von 6 kW, einer unteren Spindel von 3,5 kW sowie vertikalen Bohr- und Fräsmodulen kann die Maschine gleichzeitig die Bearbeitung aller sechs Seiten durchführen. Neben herkömmlichen Steckverbindern (2-in-1, 3-in-1) Löchern kann sie auch die Montage von unsichtbaren Scharnieren, Lamiro-Verbindungen, OX-Winkelzuschnitt und andere komplexe Prozesse ausführen und den gesamten Prozess in einem einzigen Bearbeitungsschritt abschließen.

Intelligentes Produktionssystem

• Extrem schnelle Positionierung: Servo-gesteuertes System realisiert eine Hochgeschwindigkeitsverschiebung von 135 m/min in der X/U-Achse.
• Selbstreinigende Vorrichtung: integrierte Trümmerreinigungsfunktion, Schwimmvermeidungskonzept zur Verhinderung von Oberflächenschäden.
• Intelligente Logistik: Automatisches Ladesystem mit Barcode-Erkennungstechnologie zur Realisierung von automatischer Sortierung und Stapelung.

Technische Parameter

Modell: TPM2812

Verarbeitungsbereich: 250-2800mm (Länge) 10-60mm (Dicke).

Stromkonfiguration: 6kW Hochleistungs-Spindel und 3,5kW Spindel.

Verarbeitungskapazität: Top 12-Station/Boden 6-Station vertikalbohrung.

Betriebsparameter: Spindel 18000 U/min, axiale Reisegeschwindigkeit 30-135 m/min.

Physische Abmessungen: 6150×2806×2325mm (Nettogewicht 3,75 Tonnen).

Wertsteigerung

Effizienzdurchbruch

• Steigern Sie die Produktionskapazität des 60-70% im Vergleich zu herkömmlichen einseitigen Geräten um mehr als 60 %, und realisieren Sie die Verarbeitung von 2000 Platten in einer einzigen Schicht.

Prozess-Upgrade

• Mikrometer-genaue Bearbeitungsgenauigkeit garantiert die Anpassungsfähigkeit von Hardware-Embedded-Teilen und reduziert die Nacharbeitsrate um mehr als 85%.

Flexible Produktion

• Unterstützt die kundenspezifische Produktion ab mindestens 5 Stück und verkürzt die Modellwechselzeit auf 15 Minuten.

Energieeinsparung und Umweltschutz

• Doppelstufiges Staubabsaugsystem (150 mm oben / 125 mm unten) mit intelligenter Verschachtelung erhöht die Materialausnutzung um 12%.

Marktprospekt

Die CNC 6-seitige Bohrmaschine zeigt bedeutende Vorteile im Bereich maßgeschneiderter Möbel, kompletter Schränke und architektonischer Dekoration, insbesondere in aufstrebenden Märkten wie Deutschland, wo ihre hohe Anpassungsfähigkeit und präzise Verarbeitung die starke Nachfrage nach hochwertigen Holzprodukten perfekt erfüllen. Durch die tiefe Integration mit TopSolid, E-WOOD und anderer professioneller Software schafft sie einen digitalen geschlossenen Kreislauf von der Konstruktion bis zur Produktion, wodurch Fertigungsunternehmen die intelligente Transformation und Modernisierung realisieren. Da die weltweite Nachfrage nach personalisierten Wohnmöbeln weiter wächst, wird die 6-seitige Verarbeitungstechnologie zu einem Kernindikator der Wettbewerbsfähigkeit moderner Holzbearbeitungsmaschinen.

Teile der sechseitigen CNC-Bohrmaschine

Anwendungen der 6-seitigen CNC-Bohrmaschine

Als eine revolutionäre Maschine im modernen Holzverarbeitungsbereich bietet die CNC 6-seitige Bohrmaschine effiziente Bearbeitungslösungen für viele Branchen durch ihre Vollwinkel-Bearbeitungskapazität und millimetergenaue Präzision. Nachfolgend sind die wichtigsten Anwendungsbereiche dieser Maschine aufgeführt:

Maßgeschneiderte Möbelherstellung

Möbelverarbeitung für Paneele

• Schrankverbindungssystem: Genau die Batch-Verarbeitung von 2-in-1/3-in-1-Verbindungen, Zapfen- und Schwalbenschwanzstrukturen sowie Scharnier-/Griffbefestigungslöchern abschließen.
• Hochwertiges Verbindungssverfahren: realisieren Sie OX-Eckenschnitte, die Installation unsichtbarer Scharniere, nahtlose Ramino-Verbindungen und andere hochwertige Prozesse.
• Formgebende Verarbeitung: LED-Lichtnutöffnung, dekorative Linienintarsie und Fräsformung von Möbeln in gebogener Form.

2. Architekturdekorationstechnik

Dekorative Komponentenbearbeitung

• Wandsystem: Versteckte Slot-Verarbeitung von dekorativen Verkleidungen und schallabsorbierenden Paneelen.
• Tür- und Fenstersystem: Hexahedral-synchrone Verarbeitung von Scharnierlaschen, Verriegelungsbohrungen und Belüftungsschlitzen von Tür- und Fensterrahmen.
• Treppenteile: Integrierte Verarbeitung der Handlaufkrümmung, Balustradenpositionierungslöcher und Montagknoten.

3. Produktion von Küchen- und Badezimmermöbeln

Integral Schrankherstellung

• Schrankbearbeitung: Synchronisierung der Seiten-/Ober- und Unterpaneele zur Fertigstellung der Bearbeitung der Lamellenhalterbohrungen, Schiebeschienen und vorinstallierten Befestigungspunkte.
• Arbeitsplattenbearbeitung: geformte Spülausgangsöffnungsschnitt, Entwässerungsrillen-Relief und Kantenlinienmodellierungsbearbeitung.
• Hochwertige Konfiguration: Präzisionsfräsen der Dämpfer-Verborgene-Nut und unsichtbare Scharnierposition.

4. Gewerbliche Möbelindustrie

Büro-Systemmöbel

• Intelligente Arbeitsstation: Desktop-Kabelmanagement-Kanal, Modulanschlusslochbearbeitung.
• Kommerzielle Anzeigesystem: verstellbare Anschlusslöcher, Steckknoten und Markenlogo-Gravur.
• Hotelmöbel: Staubfreie Verarbeitungstechnologie, um sicherzustellen, dass die Oberfläche hochwertiger Möbel keine Kratzer aufweist.

5. Spezialholzprodukte Verarbeitung

Hersteller professioneller Ausrüstung

• Musikinstrumentenherstellung: Soundboard-Unterstützungsstruktur, Griffbrettnut und Hardwarekammer Präzisionsbearbeitung.
• Kulturelle und kreative Produkte: dreidimensionales Puzzles mit Zapfen und Schlitzen, dreidimensionale Formgebung von Kunstschnitzereien.
• Spezialprodukte: symmetrisches Befestigungslöchersystem, Dekorplattenfräsung.

6. Industrielle Vorfertigung im Bereich

Modularisiertes Gebäude

• Montierte Komponenten: Strukturplatte Verbindungslöcher-System, Vorverlegung von Rohr- und Kabelnuten-Synchronisationsverarbeitung.
• Raumoptimierte Möbel: Faltmechanismus Verbindungslöcher, verschachtelte Struktur Mehrwinkelbearbeitung.
• Display-Systeme: Schnellbefestigungsknoten, versteckte Hardware-Schlitzbearbeitung.

Durch die Sechs-Stationen-Simultarbehandlungstechnologie verbessert die 6-seitige CNC-Bohrmaschine die Bearbeitungseffizienz von Formteilen erheblich (3-5 Mal höher als beim traditionellen Verfahren), und die Bearbeitungsgenauigkeit kann ±0,1 mm erreichen, was besonders geeignet ist für die Produktion im Kleinserienmaßstab nach Kundenwunsch. TechPro CNC-Ausrüstung beispielsweise ist mit einem intelligenten Spannsystem ausgestattet, das mit einer Spezifikation von 800 × 2400 mm kompatibel ist, mit automatischer Staubabsaugvorrichtung, die die Qualitätsstabilität der Serienproduktion effektiv garantiert. Mit der Vertiefung der Anwendung intelligenter Fertigung ist es lohnenswert, die Erweiterung des Einsatzes dieser Ausrüstung im Bereich der Oberflächenbearbeitung und der Fünf-Achs-Verknüpfung in Deutschland zu erwarten.

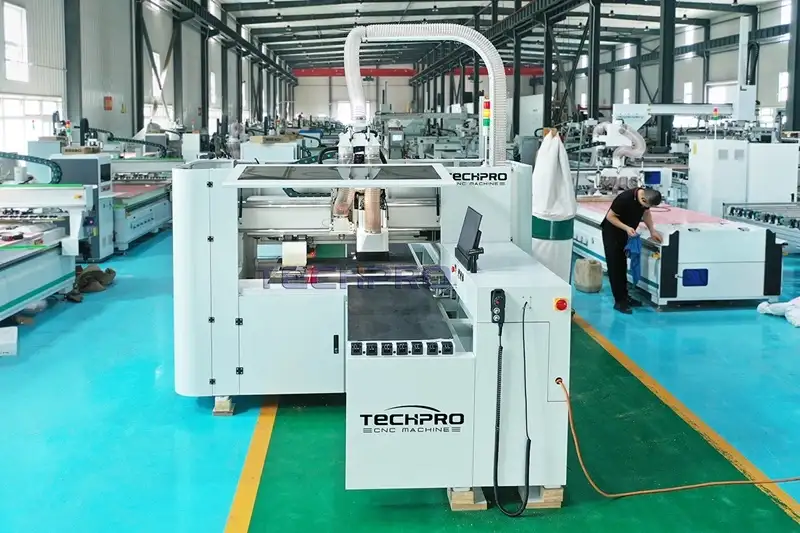

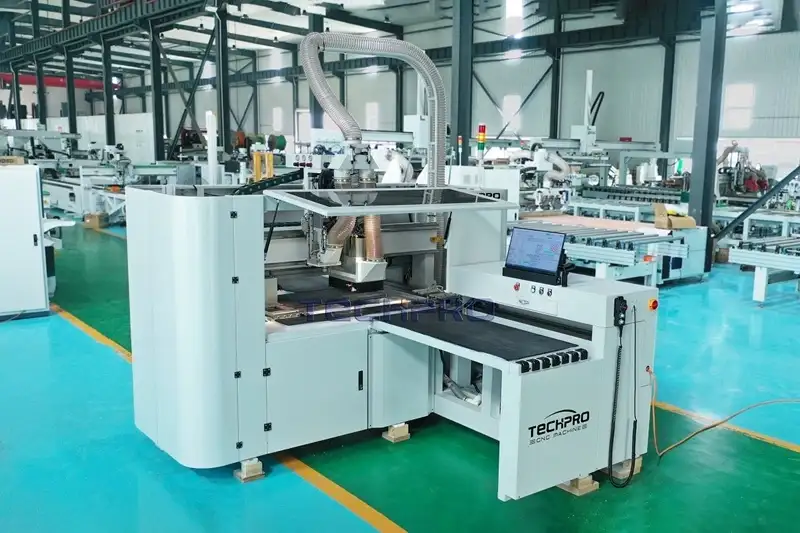

Beispiel einer 6-seitigen CNC-Bohrmaschine

Verpackung und Versand der 6-seitigen CNC-Bohrmaschine

Service für 6-seitige CNC-Bohrmaschine

Wir nehmen den vollständigen Prozessdienst als Kern, um Unternehmen bei der effizienten Integration von CNC-Sechsseiten-Bohrmaschinen und Produktionssystemen zu unterstützen. Durch die Integration professioneller und technischer Ressourcen sowie eines innovativen Servicemodells verbessern wir kontinuierlich den Wert der Investition in die Kundenausrüstung.

Vorverkaufsberatung

Technisches Beratungszentrum:

• Ausgestattet mit einem Team von leitenden Prozessingenieuren, um das Geräteauswahlprogramm bereitzustellen (Abdeckung von Drei-Achs- bis Fünf-Achs-Konfigurationen).
• Maßgeschneidertes Modell-Design und Prozessanpassung (einschließlich spezieller Werkzeuge/Software-Integrationslösungen).

Produkt-Erlebnis-Service:

• Unterstützen Sie Site-Besuche und Cloud-Demonstrationen, um die Bearbeitungsgenauigkeit und Betriebseffizienz der Geräte zu visualisieren.

Transaktionsgarantie

Transparenter Transaktionsprozess:

• Geben Sie eine vollständige technische Parameterbeschreibung an.
• Gestufte Angebotsprogramm und flexible Zahlungsmethoden.

Effizientes Liefersystem:

• Professionelles Logistikteam, um die termingerechte Lieferung der Ausrüstung zu gewährleisten.
• Drei Qualitätskontrollstufen vor Verlassen des Werks (gemäß ISO9001-Standards).

Kundendienst

Geräteaktivierungsdienst:

• Zertifizierte Ingenieure sind im Werk für Installation und Inbetriebnahme stationiert.
• Standardisierte Betriebsschulung (einschließlich Wartungskurse für Geräte).

Kontinuierlicher Betrieb und Wartungsgarantie:

• Jährliches vorbeugendes Wartungsprogramm.
• Notfallausfall 4-Stunden-Reaktionsmechanismus.
• Gemeinsames Ersatzteillager Direktservice.

Qualitätssicherungssystem

Alle unsere Produkte werden direkt von Fabriken hergestellt und in verschiedene Länder verkauft.

• Fabrikdirektversorgungsmodus: Das F2B-Lieferkettenmodell wird angewendet, um Kostenvorteile und Qualitätsnachverfolgbarkeit zu gewährleisten.
• Dreifache Teststandards: Jedes Gerät wird auf Genauigkeit (±0,02 mm), Belastbarkeitstest (200 Stunden Dauerbetrieb) und Sicherheitszertifizierung (CE-Standard) geprüft.

Technischer Support-Netzwerk

• 7×24 Stunden Fern-Diagnosedienst (Video-Link/Online-Überwachung).
• Schneller Reaktionskanal für Kundenbedürfnisse (Lösung innerhalb von 48 Stunden bereitgestellt).

Kernvorteile von TechPro CNC

Professionelles technisches Team

• Fachübergreifendes Serviceteam (mechanische/elektrische/Software-Ingenieure).
• Branchen-Know-how-Datenbankunterstützung (Abdeckung von Möbel-/Architekturmodulen und anderen Segmenten).

Intelligente Produktionsanpassung

• Kompatibel mit gängiger Design-Software (Topsolid/CV usw.).
• Einhaltung der internationalen Fertigungsstandards von VDI/DIN.

Nachhaltigkeit

• Optimiertes Design für den Energieverbrauch (integrierte Energieeinsparung von 15%-20%).
• Grüner Produktionsprozess (Materialnutzung ≥ 92%).

TechPro bietet Kunden in verschiedenen Branchen Gesamtlösungen für CNC-seitiges Bohrbearbeitung durch das dreidimensionale Service-System „Beratung-Lieferung-Ermöglichung“. Mit kontinuierlicher technologischer Innovation und Service-Upgrade helfen wir Unternehmen, die Kernkompetenz intelligenter Produktion aufzubauen. Uns zu wählen bedeutet, einen vertrauenswürdigen Partner für intelligente Fertigung in Deutschland zu wählen.

Wenn Sie nach einer hochwertigen sechseitigen CNC-Bohrmaschine suchen, Kontakt TechPro, wir werden Ihnen die beste Lösung anbieten.
