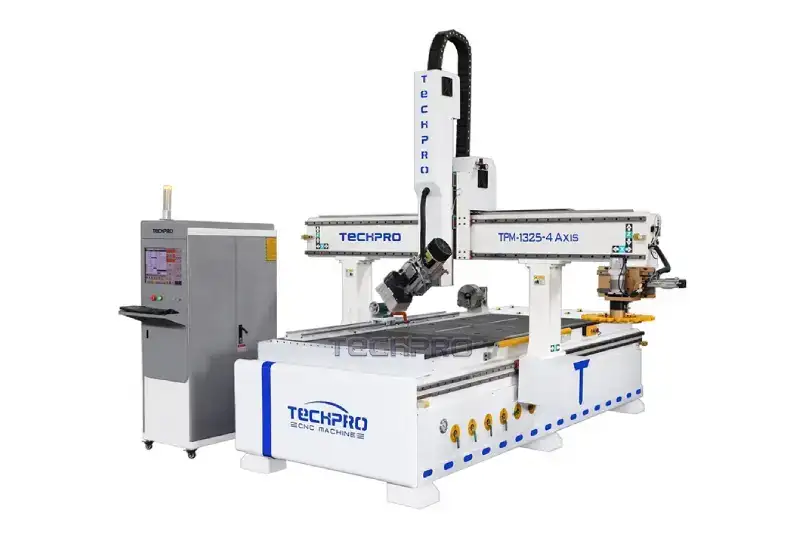

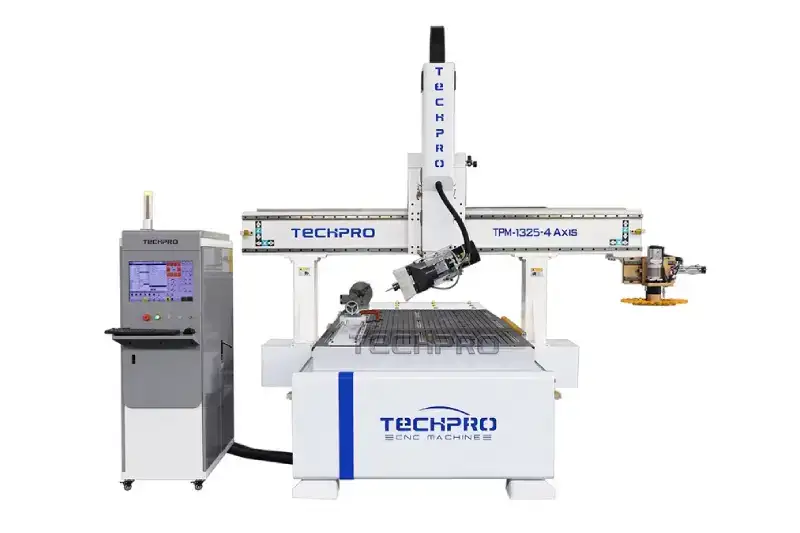

4osý CNC soustruh

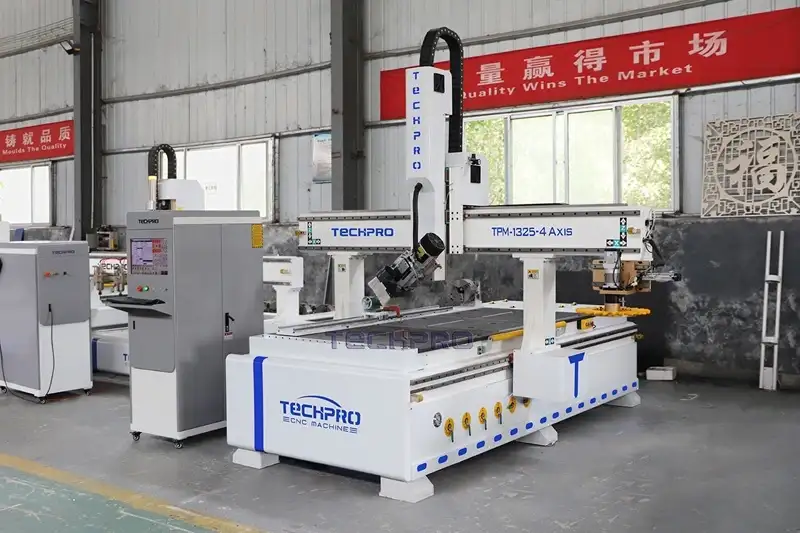

Co je 4osý CNC soustruh?

4osý CNC soustruh je „všestranným“ nástrojem moderní přesné výroby, který prolomí omezení tradičního 3osého stroje nástroje (lineární pohyb X/Y/Z) a umožňuje zpracování složitých obrobků stejně snadno a efektivně jako „otáčející se jídelní stůl“ přidáním čtvrté osy (A-osa), která může být otočena o 360°. Přidání čtvrté osy (A-osa), která se může otáčet o 360°, činí obrábění složitých obrobků stejně jednoduchým a efektivním jako „otáčející se stůl“. Ať už jde o válec s jemnými vzory, tvarovanou součást s šikmými otvory nebo zakřivený povrch vyžadující vícero úhlové obrábění, může dokončit celý proces obrábění, frézování, vrtání a dalších operací v jednom upnutí, eliminující potřebu opakovaných úprav a dramaticky zvyšující vaši produktivitu!

Technické specifikace 4osého CNC soustruhu

Základní parametry

Oblast obrábění: 1300×2500×200mm (osa X/Y/Z).

Přesnost polohování: ±0,03mm/300mm.

Opakovaná přesnost polohování: ±0,03mm.

Stůl: T-drážka s vakuovou adsorpcí (1300×2500mm).

Strojní konstrukce

Hlavní rám: Svařená ocelová konstrukce (seizmický návrh).

Převodový systém:

• X/Y osa: pohon ozubeným hřebenem + vodítko Hiwin.
• Z-osa: kuličkový šroub + vodítko Hiwin.

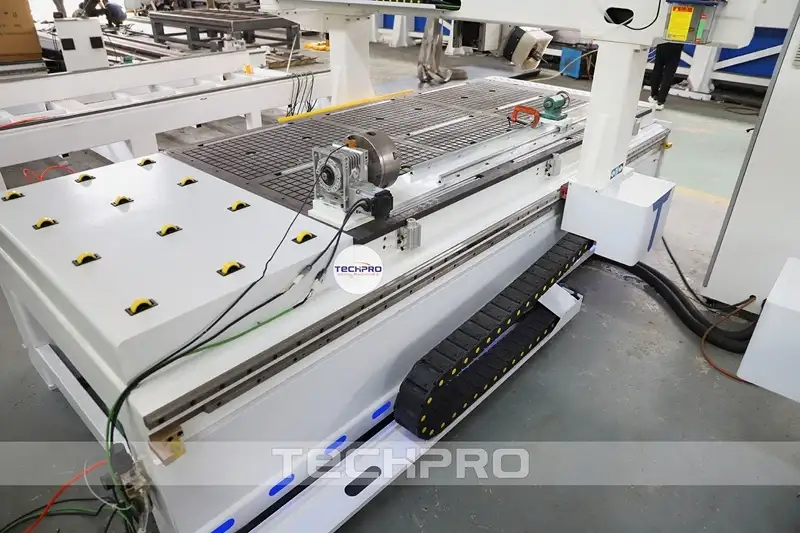

• Otáčivá osa: maximální obráběcí průměr 300mm, délka 2000mm.

Napájecí konfigurace

Hlavní motor: 3kW invertorová vřetena (0-24000rpm).

Převodový systém: krokový motor.

Rychlost pohybu: rychlý pohyb 33m/min, práce v průběhu 25m/min.

Řídicí systém

Pracovní platforma: systém AutoRich DSP čtyřosá spojení.

Kompatibilní software: Type3/Ucancam V9/ArtCAM.

Vstupní metoda: USB/G kód.

Pomocné parametry

Požadavky na napájení: třífázové 380V (220V lze přizpůsobit).

Požadavky na prostředí: teplota 0-45℃, vlhkost 30-75%.

Přizpůsobení nástroje: sklíčidlo ER20 (maximálně 13mm).

Aplikace 4osového CNC soustruhu

4osový CNC soustruh realizuje kombinovanou obráběcí schopnost otáčení, frézování, vrtání a rytí integrací rotační osy A. Jeho hlavní technologickou výhodou je schopnost dokončit celkové zpracování složitých prostorových povrchů, víceúhlových prvků a tvarových struktur, čímž efektivně snižuje sekundární upínací proces. Následují inovativní aplikace stroje v klíčových odvětvích:

Hlavní aplikace

Výroba uměleckých dekorací

V oblasti sochařství může 4osový CNC soustruh přesně realizovat válcové trojrozměrné reliéfní rytí (například bronzová dekorace, rytí pamětního sloupu) a výrobu spirálových gradientních vzorů. V oblasti zpracování drahých kovů může dokončit trojrozměrné kostrové rytí šperků a zpracování tvarovaných prstenů, zatímco v oblasti kulturních a kreativních produktů může provádět 360° obalové rytí na zakřivených površích (hrnky, kovové držáky na pera).

Výroba vysoce kvalitního nábytku

Pro výrobu klasického nábytku může stroj hromadně zpracovávat masivní dřevěné nohy stolů a ryté sloupy s spirálovými drážkami. Pro moderní zakázkový nábytek může realizovat rytí zakřivených povrchů zakřivených dveří skříněk a přesné zpracování tvarovaných okenních rámů. V výrobě hudebních nástrojů je stroj obzvlášť vhodný pro zakřivené pražce kytar a pro přesné umístění zvukových otvorů dřevěných dechových nástrojů.

Přesná průmyslová výroba

Ocelářský průmysl může zpracovávat vstřikovací formy s tvarovanými chladicími kanály a vícerozměrnými jádrovými strukturami. V oblasti elektronických zařízení je možné formovat kryty s odvodovými žebry jako celek a realizovat kompozitní zpracování přesných slotů konektorů. Ve strojírenské výrobě může dokončit vícestupňové integrované obrábění rotorových pouzder pro UAV a kloubové součásti robotů.

Systém komerčního značení

Vhodné pro obkružování textového rytí sloupových reklamních těles (například krajinné lampy a pamětní kamenné pomníky) a může vyrábět kovové trofeje s trojrozměrným reliéfem a panoramatickými rytými medailemi. V oblasti komerčního displeje může realizovat celkové zpracování tvarovaného rámu světelného boxu a trojrozměrnou výrobu značení zakřivené vodicí desky.

4osý CNC soustruh výrazně zlepšil přesnost obrábění a výrobní efektivitu složitých obrobků prostřednictvím řízení s více osami a technologie složeného obrábění, a nyní se stal klíčovým technickým zařízením pro realizaci inovací v oblasti inteligentní výroby. Jeho technické vlastnosti jsou dokonale přizpůsobeny současnému výrobnímu průmyslu pro flexibilní, přesný rozvoj potřeb transformace, v oblasti výroby vysoce kvalitního zařízení ukazuje silnou technickou škálovatelnost.

Hlavní výhody

Možnost složeného obrábění

• Integrace funkce frézování na tři osy + soustružení.
• Podpora spirálového rytí / stereoskopického reliéfu / tvarovaného obrábění.
• Dokončuje víceprocesní obrábění v jednom upnutí.

Průmyslový výkon

• Svařovaný ocelový rám zajišťuje stabilitu zpracování.
• Dvoukolejný pohonový systém zlepšuje přesnost polohování.
• Vysoce výkonný vřeteno se přizpůsobí široké škále materiálů.

Výhody použití

• Vhodné pro pole značení/modelování/nábytek/umělecké odlévání.
• Vakuová pracovní deska umožňuje rychlé polohování desky.
• Podpora zpracování velkých dílců 300×2000mm.

Stroj efektivně integruje obráběcí procesy soustružení a frézování pomocí technologie čtyřosého spojení, rozšiřuje možnosti obrábění a zároveň snižuje opakované chyby při upínání, což je obzvláště vhodné pro výrobní obory vyžadující vysokou složitost obrábění. Jeho modulární design zohledňuje flexibilitu výroby a přesnost obrábění, což může výrazně zlepšit reakceschopnost podniků na více druhů a malé sériové zakázky.

Části 4osého CNC soustruhu

Galerie obrázků příslušenství 4osého CNC soustruhu

Proč je 4osý soustruh „Revolucí efektivity“ ve výrobním průmyslu?

Dynamické otáčení, inteligentní obrábění

Čtvrtá osa (osa A) je jako „robotická ruka“, která automaticky otáčí obrobek během obrábění, čímž umožňuje synchronní obrábění více povrchů. Například k výrobě kovového hřídele se spirálovým vzorem je tradiční stroj nutné několikrát rozebrat a kalibrovat, zatímco čtyřosý stroj může obrobek otáčet a vyřezávat jej najednou.

Zvýšená přesnost a řízené chyby

Úhel otáčení je přesně řízen CNC systémem (přesnost na úrovni ±0,03 milimetru), čímž se předchází chybám způsobeným manuálním zásahům. I u složitých 3D reliéfů nebo asymetrických dílů zajišťuje, že každý řezný povrch je dokonale sladěn.

Víceúčelový stroj s přímým snížením nákladů

Kombinací rotačního řezání na soustruhu s vícesměrnou rytinou na frézce, firmy nemusí nakupovat samostatné zařízení. Například při zpracování dřevěných sloupků nábytku lze nejprve vytočit válcový tvar na čtvrté ose a poté přímo přepnout na frézovací nástroj pro vyřezávání vzorů, čímž se ušetří více než 50% investic do zařízení a prostoru.

Zákazníky nejvíce zajímají 3 hlavní otázky

Je obtížné ovládat?

• Podpora Typ3, ArtCAM a další běžný software, grafické rozhraní pro programování, i technik bez zkušeností s programováním se může rychle naučit.
• TechPro poskytuje komplexní vedení, včetně online i offline možností.

Jak velké díly lze zpracovat?

• Kompatibilní s velkými kusy s průměrem 30 cm a délkou 2 metry (například dveřní panely), a také s malými šperky a doplňky.

Jaké jsou rychlosti?

• S otáčkami vřetena 24 000 ot./min a rychlým posuvem 33 metrů za minutu je stroj rychlejší o více než 40% než konvenční stroje.

Vzorky 4osého CNC soustruhu

Servis pro 4osý CNC soustruh

TechPro CNC stroje – program kompletního životního cyklu pro 4osé CNC soustruhy.

Jako technický servisní poskytovatel v oblasti CNC se společnost Jinan TechPro CNC Machinery Co., Ltd. vždy zaměřovala na hodnotu pro zákazníky, poskytuje průmyslovým výrobním podnikům efektivní a stabilní 4osé CNC soustruhy a záruku kompletního servisního procesu. Od návrhu programu po údržbu zařízení používáme náš profesionální tým a inovativní technologie, aby podnikům pomohli dosáhnout skoku v výrobní efektivitě.

Servis předprodejní

– Konzultace technických řešení: Zkušení inženýři poskytují individuální služby, podle potřeb přesného frézování, zpracování složitých dílů nebo hromadné výroby, apod., aby doporučili vhodné modely strojů.

– Zakázkový vývoj: společný R&D tým podporuje úpravu parametrů zařízení a rozšíření funkcí, aby hlouběji odpovídal požadavkům projektového procesu.

– Ověření výkonu skutečného stroje: podpora online a offline demonstrace skutečných strojů, intuitivní ověření přesnosti zařízení, stability a obráběcí efektivity.

– Nákladově efektivní nákup: přímá dodávka z továrny eliminující mezistupně, poskytování schodových nabídek a flexibilního platebního programu.

Trojitá záruka kvality

✓ Přísná kontrola kvality ve výrobě: každý stroj provádí 78 testů výkonu, v souladu s normami ISO9001 a CE.

✓ Rezerva originálních náhradních dílů: knihovna s více než 2000 SKU originálních náhradních dílů je vždy k dispozici pro zajištění stabilního provozu zařízení po celou dobu životnosti.

✓ Inteligentní systém údržby: přizpůsobený preventivní plán údržby na základě dat o provozu zařízení, doba reakce na poruchu <4 hodiny.

Podpora služeb v celém cyklu

▶ Doručovací služba: certifikovaní inženýři při instalaci a uvedení do provozu ve výrobě, podpora školení o provozních normách a optimalizace parametrů procesu.

▶ Globální logistika: strategická spolupráce s DHL, COSCO Shipping atd., pro poskytování služeb přepravy od dveří ke dveřím a celního odbavení.

▶ Technická podpora: 24hodinová online zákaznická služba + regionální servisní síť, poskytující podporu vzdálené diagnostiky v několika jazycích.

▶ Přidané hodnoty služby: bezplatné aktualizace softwaru, roční kontroly stavu zařízení a poradenství ohledně zlepšení procesů.

Proces poprodejního servisu CNC soustruhu s 4 osami

Pět výhod výběru TechPro:

√ Expert na zakázková řešení obrábění s 4 osami.

√ Lokalizace německých technických norem.

√ Kontrola nákladů na celou průmyslovou řetězec ve prospěch zákazníků.

√ 12hodinové servisní kolo pokrývající Asii, Evropu a Spojené státy.

√ 10 let zkušeností v oboru.

Chcete koupit vysoce kvalitní 4osý CNC soustruh?

Zavolejte nám dnes a získejte svou přizpůsobenou konfiguraci zařízení a technické bílé dokumenty. Nechte nás na přesném výrobním zařízení, abychom vám pomohli získat první příležitost soutěžit na trhu!

Proces dodání a přepravy 4osého CNC soustruhu
