Guia Completo de G-Code em Máquinas CNC para Iniciantes

O que é G-Code

Código G é a linguagem de programação fundamental usada para controlar máquinas-ferramenta CNC (Controle Numérico Computadorizado). Surgido na década de 1950, o G-Code foi desenvolvido para fornecer uma maneira padronizada de direcionar máquinas-ferramenta automatizadas, permitindo controle preciso sobre movimentos e operações. Essa linguagem usa comandos simples e baseados em texto para instruir as máquinas CNC a se moverem, cortarem, furarem ou fresarem peças com especificações exatas.

Nas operações CNC, o G-Code desempenha um papel crítico como o elo entre o projeto digital e a fabricação física. Ele traduz modelos CAD (Desenho Assistido por Computador) em instruções acionáveis que as máquinas entendem, permitindo automação e alta precisão. Sem o G-Code, as máquinas CNC não conseguem interpretar dados de projeto ou executar as tarefas detalhadas exigidas na fabricação moderna.

O G-Code se comunica com as máquinas CNC enviando uma sequência de comandos que ditam o movimento da ferramenta, a velocidade e os modos de operação. Cada linha de G-Code direciona a máquina passo a passo, especificando coordenadas, taxas de avanço e trocas de ferramenta. Essa clara conversa entre software e hardware garante processos de usinagem eficientes, repetíveis e precisos em várias indústrias.

Noções Básicas de G-Code em Máquinas-Ferramenta CNC

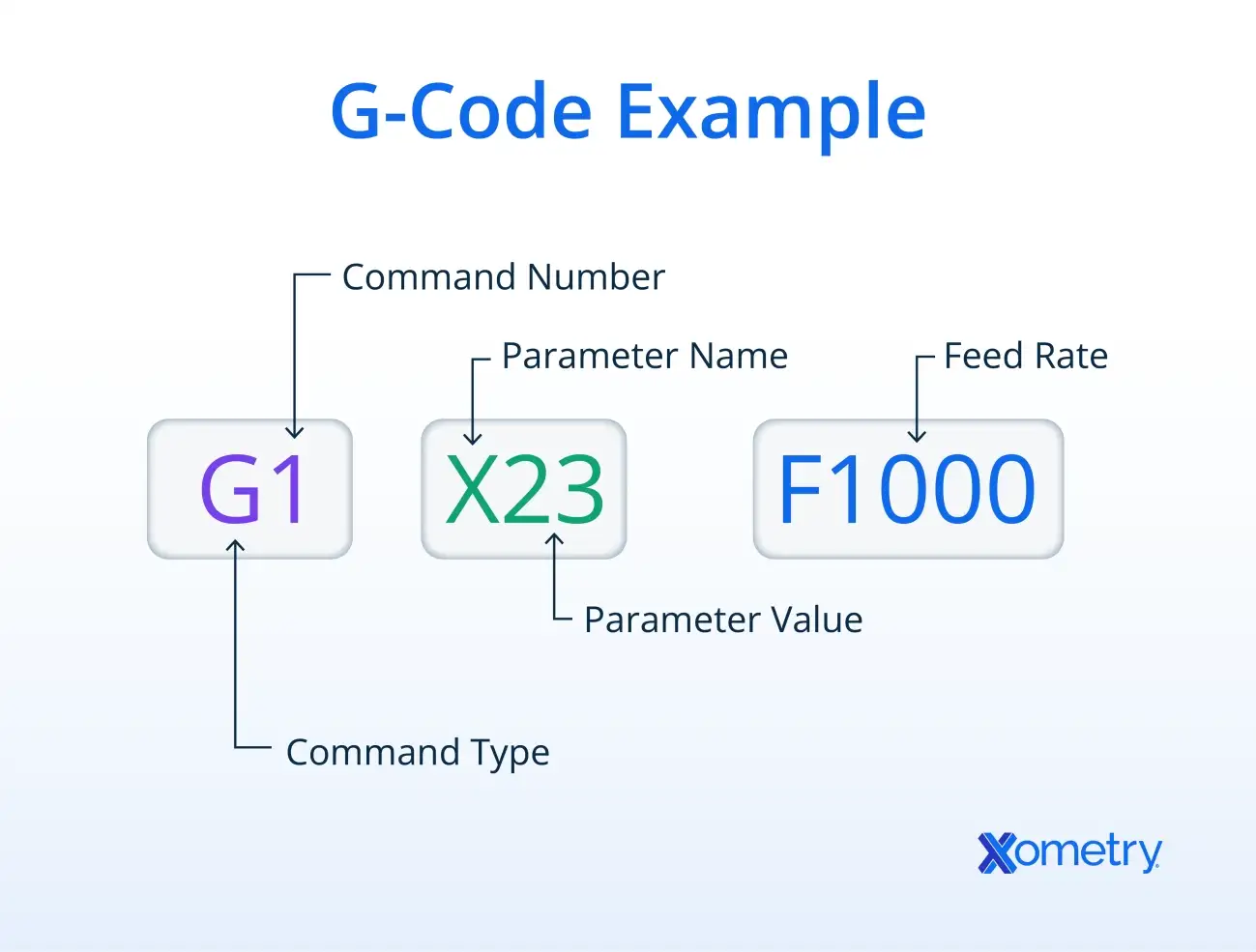

Os comandos G-code seguem um formato simples e organizado que as máquinas CNC entendem para realizar movimentos precisos. Cada comando geralmente começa com uma letra seguida por números - por exemplo, G01 ou M03. A letra indica o tipo de ação, como movimento (códigos G) ou controle da máquina (códigos M), e os números especificam a função exata.

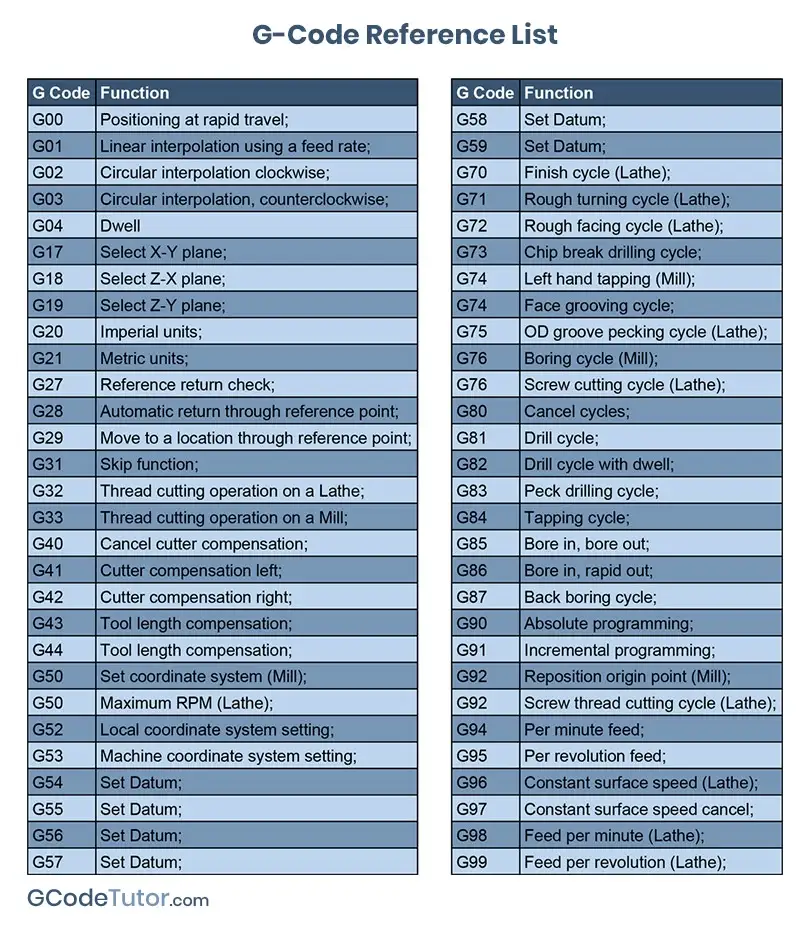

Aqui estão alguns comandos G-code comuns que você verá na programação CNC:

• G00 – Movimento rápido para uma posição sem cortar (deslocamento rápido)
• G01 – Corte controlado em linha reta a uma taxa de avanço definida
• G02 – Interpolação circular no sentido horário (corte em círculo no sentido horário)
• G03 – Interpolação circular no sentido anti-horário
• Códigos M – Controlam ações da máquina como ligar/desligar o fuso (por exemplo, M03 inicia o fuso)

Compreender como as coordenadas funcionam é fundamental para posicionar as ferramentas corretamente. As máquinas CNC podem usar dois tipos de sistemas de coordenadas:

• Posicionamento absoluto (G90) – Todos os movimentos se referem a um ponto fixo, geralmente a origem da peça. Por exemplo, se você disser para a máquina mover para X10 Y5, ela se move para aquele ponto exato a partir do início.
• Posicionamento incremental (G91) – Os movimentos são relativos à localização atual da ferramenta. Portanto, X10 Y5 significa mover 10 unidades para a direita e 5 unidades para a frente de onde a ferramenta está atualmente.

Como o Código G Funciona em Máquinas CNC

O código G é a ponte entre seu projeto e o processo real de usinagem. Ele começa com software CAD (Desenho Assistido por Computador) e CAM (Manufatura Assistida por Computador). Você cria um modelo 3D ou desenho 2D no CAD e, em seguida, usa o software CAM para gerar o código G. Este código transforma seu projeto em instruções passo a passo que a máquina CNC entende.

Quando o código G é carregado no controlador CNC, a máquina o lê linha por linha. Cada comando diz à máquina como se mover, qual velocidade usar, quando ligar ou desligar o fuso e outras funções essenciais. Esta comunicação precisa garante que a peça final corresponda exatamente ao seu projeto.

Aqui está um exemplo básico de um trecho de código G para um quadrado simples:

G00 X0 Y0 ; Mover rapidamente para o ponto de partida (0,0)
G01 X50 Y0 F100 ; Cortar em linha reta para (50,0) com taxa de avanço 100
G01 X50 Y50 ; Cortar reto para cima para (50,50)
G01 X0 Y50 ; Cortar para a esquerda para (0,50)
G01 X0 Y0 ; Cortar para baixo para o ponto de partida
M30 ; Fim do programa

Este exemplo move a ferramenta para cortar uma forma quadrada. Compreender esses comandos ajuda você a ler ou escrever código G para peças simples, dando a você controle sobre como sua máquina CNC funciona.

Aplicações Práticas do Código G

O código G é a espinha dorsal da automação de máquinas CNC e é amplamente utilizado em vários tipos de máquinas CNC. Os principais tipos incluem fresadoras, tornos e routers. Cada um usa o código G para controlar os movimentos da ferramenta e os processos de usinagem com precisão.

Máquinas CNC que Usam Código G

• Fresadoras: Essas máquinas cortam e moldam metal ou outros materiais movendo uma ferramenta de corte rotativa ao longo de múltiplos eixos.
• Tornos: O G-code controla a rotação da peça de trabalho e da ferramenta de corte para realizar operações de torneamento.
• Roteadores: Principalmente usados para marcenaria e plásticos, os roteadores seguem as instruções do G-code para esculpir e cortar formas com precisão.

Indústrias que se beneficiam da programação em G-code

• Fabricação: Peças automotivas, componentes aeroespaciais e eletrônicos de consumo dependem fortemente do G-code para garantir qualidade consistente e repetibilidade.
• Marcenaria: Fabricantes de móveis sob medida e de gabinetes usam roteadores CNC programados com G-code para acelerar a produção e melhorar a precisão.
• Prototipagem e Produção em Pequenas Séries: O G-code permite mudanças rápidas nos projetos das peças, ajudando startups e pequenas oficinas a manterem a flexibilidade.
• Fabricação de Dispositivos Médicos: A programação de alta precisão em G-code garante tolerâncias apertadas, essenciais para implantes e próteses.

Impacto na Precisão, Velocidade e Eficiência

O G-code controla diretamente o movimento e a operação de uma máquina CNC, o que significa que influencia:

• Precisão: O G-code garante o posicionamento exato das ferramentas, reduzindo erros humanos e melhorando a repetibilidade.
• Velocidade: Caminhos eficientes de G-code minimizam o tempo gasto em movimentos não cortantes, acelerando o processo de usinagem.
• Eficiência na Usinagem: Trocas automatizadas de ferramentas, ajustes na velocidade do spindle e movimentos coordenados gerenciados pelo G-code resultam em operações mais suaves e menos desperdício.

No geral, dominar o G-code é essencial para quem trabalha com usinagem CNC, seja você um pequeno comércio local ou uma instalação de fabricação de alto volume. É a chave para desbloquear uma produção CNC precisa, rápida e eficiente.

Dicas e Melhores Práticas para Escrita e Edição de G-Code

Escrever e editar G-code é uma habilidade que melhora com as ferramentas certas e uma abordagem cuidadosa. Para começar, a maioria dos profissionais usa softwares CAM que geram G-code automaticamente a partir de projetos CAD. Para ajustes manuais ou programas personalizados, editores de texto simples ou softwares especializados em edição de código CNC funcionam bem. Essas ferramentas ajudam a escrever um código claro, livre de erros e fazer mudanças rápidas.

Erros comuns a evitar ao programar G-Code

• Ignorar comentários: Sempre adicione comentários para clareza e acompanhar o que cada bloco de código faz.
• Coordenadas incorretas: Misturar posicionamento absoluto e incremental pode causar colisões na ferramenta.
• Esquecer comandos de spindle ou refrigeração: Certifique-se de que os códigos M para velocidade do spindle e refrigeração estejam configurados corretamente.
• Ignorar limites de usinagem: Verifique os limites de deslocamento dos eixos para evitar colisões ou danos.
• Esquecer trocas de ferramenta: Programe comandos corretos de troca de ferramenta para evitar trajetórias inesperadas.

Testando e simulando G-Code

Antes de executar seu G-code na máquina CNC real, a simulação é fundamental. Muitos pacotes CAM e softwares dedicados de simulação CNC podem pré-visualizar o trajeto da ferramenta, detectar erros e otimizar sequências de corte. A simulação ajuda a:

• Evitar erros caros
• Verificar taxas de avanço e velocidades
• Otimizar trajetórias de ferramenta para eficiência

Ao integrar ferramentas adequadas, evitar erros comuns de codificação e simular seu código cuidadosamente primeiro, você garante uma usinagem CNC mais segura e eficiente.

Para iniciantes em CNC que desejam praticar com máquinas confiáveis, confira o Máquina de Router de Madeira CNC ATC TPM1325E que suporta execução suave de G-code e programação fácil.

Solução de Problemas de Erros de G-Code

Trabalhar com comandos de G-code pode às vezes levar a erros que impedem sua máquina CNC de funcionar suavemente. Problemas comuns incluem erros de sintaxe, coordenadas incorretas, comandos ausentes ou conflitos entre instruções de G-code e M-code.

Erros Típicos de G-Code

• Erros de sintaxe: Erros de digitação ou formato incorreto do código
• Erros de coordenadas: Uso incorreto de posicionamento absoluto vs incremental
• Comandos não suportados: Comandos incompatíveis com o modelo da sua máquina CNC
• Erros no caminho da ferramenta: Comandos que causam colisões ou movimentos inesperados
• M-codes ausentes: Esquecer comandos de início/parada da máquina ou de refrigeração

Como Depurar e Corrigir Problemas Comuns

• Revise seu código linha por linha: Procure por erros de digitação e letras ou números ausentes
• Use software de simulação: Execute seu G-code em simuladores CAM antes de usinagem
• Verifique as referências de coordenadas: Certifique-se de estar usando corretamente o modo absoluto (G90) ou incremental (G91)
• Validar trajetórias da ferramenta: Verifique se não há movimentos ilegais ou inseguros
• Consulte os manuais da máquina: Corresponda seus códigos aos requisitos do sistema de controle da sua CNC

Quando procurar ajuda especializada ou treinamento

• Se os erros persistirem mesmo após a resolução de problemas, pode ser hora de obter treinamento prático ou aconselhamento de um especialista. Erros no G-code podem causar danos à máquina e desperdício de materiais, portanto, orientação profissional de programadores CNC experientes ou contato com um fornecedor confiável como a TechPro CNC pode economizar tempo e dinheiro.

Para máquinas CNC de qualidade e orientação especializada, explore opções como máquinas automáticas de corte de madeira CNC ou outros recursos da TechPro CNC para dominar técnicas adequadas de programação e resolução de problemas.

Tópicos Avançados de G-Code para Aprendizado Adicional

Depois de se sentir confortável com o G-code básico, é hora de explorar conceitos avançados para aprimorar suas habilidades em usinagem CNC. Isso inclui criar macros e sub-rotinas personalizadas, otimizar o G-code para execuções mais rápidas e eficientes, e entender como diferentes marcas de máquinas usam dialetos únicos de G-code.

Macros e Sub-rotinas Personalizadas

Macros e sub-rotinas permitem reutilizar trechos de código, reduzindo repetições e tornando seus programas mais limpos e fáceis de gerenciar. Por exemplo, ao invés de reescrever o mesmo padrão de perfuração várias vezes, você pode defini-lo uma vez como uma sub-rotina e chamá-la sempre que necessário. Isso economiza tempo e reduz erros.

Otimização do G-Code para Eficiência

Otimizar seu G-code pode fazer uma diferença perceptível na velocidade de usinagem e na vida útil da ferramenta. Algumas dicas comuns de otimização incluem:

• Minimizar movimentos de posicionamento rápido (G00) que desperdiçam tempo.
• Utilizar ciclos automáticos para perfuração ou rosqueamento repetitivo para reduzir o tamanho do código.
• Suavizar trajetórias de ferramenta sequenciando operações corretamente para evitar movimentos desnecessários.
• Ajustar taxas de avanço e velocidades do spindle para diferentes materiais e ferramentas.

A otimização ajuda a maximizar a produtividade e reduzir o desgaste da sua máquina CNC, tornando suas execuções mais suaves e econômicas.

Diferenças nos Dialetos de G-Code entre Marcas de Máquinas

Nem todas as máquinas CNC falam exatamente a mesma linguagem de G-code. Marcas como Fanuc, Haas, Siemens e outras possuem variações nos comandos e na sintaxe. Conhecer essas diferenças é fundamental ao trocar de máquinas ou trabalhar com diferentes controladores CNC.

Compreender esses dialetos permite que você escreva ou modifique códigos que funcionem perfeitamente na máquina de destino, sem erros caros ou tempo de inatividade.

Se você deseja aprofundar seus conhecimentos e dominar o G-code para usinagem CNC profissional ou personalizar programas para seu equipamento específico, treinamentos avançados e experiência prática são essenciais. Considere consultar recursos como TechPro CNC para guias especializados e cursos voltados a esses tópicos avançados.

Para empresas que buscam melhorar ou manter a eficiência CNC, a otimização adequada do G-code combinada com máquinas confiáveis como nossas máquinas de router CNC industriais pode fazer uma diferença significativa.
